■ 定電流ダイオード(CRD)の配線早見表

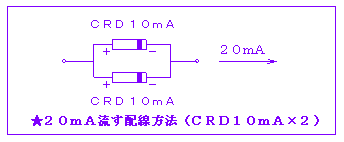

定格15mAと20mA(10mA×2並列)の場合
画像の転写を禁止! 画像の転写を禁止!

資料:LED実験室 ←詳しくはこれを読んでください。

資料:CRD 電圧−電流特性

資料:定電流20mA時のLED電圧実測値


◆CRD+白色LED(3.6V/20mA)配線による電圧-電流特性の実測値

画像の転写を禁止!
画像の転写を禁止!
●電流の上限が決まっているので安全です。

画像の転写を禁止!
NSPW500BSの電流値と明るさの違い
左から・・・1mA(E-102)5mA(E-562)10mA(E-103)15mA(E-153)20mA(E-103×2)です。


★極性に十分注意して下さい。逆接続では導通状態となり、整流作用はありませんので
 逆電圧がかかる可能性がある場合は電流容量に見合った整流用ダイオード1本を
 (+)か(-)のどちらかの元に入れてください。
下記の表はLEDの定格電圧の違いによる最大接続数を表しています。(1個から接続可)

直流電圧 ●白 ●青 ●青緑 ●緑(3.2〜3.6V-20mA)
6V
9V +9V→CRD→→0
12V +12V→CRD→→0
12V車 +14.4V→CRD→→0
15V +15V→CRD→→0
18V +18V→CRD→→0
20V +20V→CRD→→0
24V +24V→CRD→→0

直流電圧 ●赤 ●橙 ●黄(1.9〜2.1V-20mA)
6V +6V→CRD→→0
9V +9V→CRD→→0
12V +12V→CRD→→0
12V車 +14.4V→CRD→→0
15V +15V→CRD→→0
18V +18V→CRD→→0
20V +20V→CRD→→0
24V +24V→CRD→→0

● 抵抗によるLED配線早見表はこちら(6V以下あり)

@上記の接続数以下で配線する。(LED1個から接続OK・・・電流が一定)
A 複数接続する場合は上記パターンを必要なだけ並列接続する。
B 定電流ダイオード(CRD)には極性があるので注意して下さい。
C 定電流ダイオード(CRD)はマイナス側に接続してもOKです。
★定電流ダイオードに定格電流を流すのに4.5V〜5V以上の電圧が必要です。
★電源電圧が変動する場合に効果的です。

● 定電流ダイオード(CRD)・・・ご注文はこちら

【定電流ダイオード15mAの例】
画像の転写を禁止!
画像の転写を禁止!
