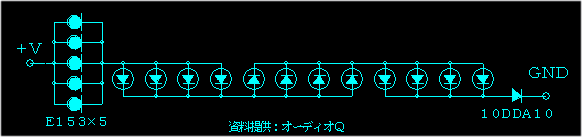

【LED12個1列接続の例】 ◆CRDで75mAに電流制限しています。LEDは電圧のバラツキを抑えるために格子状に接続しています。マイナス側に保護ダイオードを付けておくといいです。 最初はCRDを1本でテストして全部点灯するか確認するといいです。LEDの向きに注意してください。
