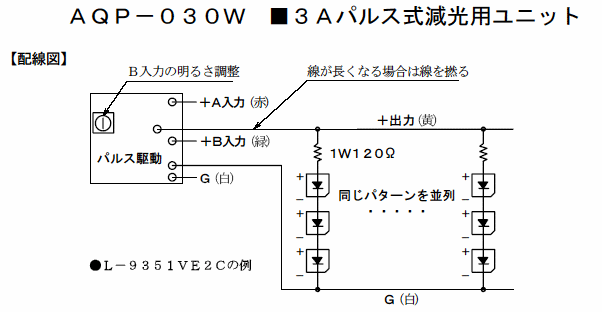

◆A入力はダイオードを介してそのまま出力されます。 ◆B入力はパルス幅調整式で減光されて出力されます。 ◆各列のLEDの直列接続数が異なっていても均等に減光できます。

【抵抗＋LED配線例】

AQ-MPF05080RC	+出力→（1W 36Ω）→■→■→■→■→■→GND
AQ-MPF05080RC	+出力→（1W 56Ω）→■→■→■→■→GND

AQ-L05030RC	+出力→（1/4W 200Ω）→●→●→●→●→●→GND
AQ-L05030RC	+出力→（1/4W 300Ω）→●→●→●→●→GND

（※抵抗値は実測で決めてください。ロットによりVfは異なります。）
