LED点灯実験


今日のメニュー: 3素子3528チップ白色LED (AQ-TL3528WC-3) を点灯してみる。

こちらは通常の3528チップLEDと違って3つの発光素子を3528サイズの1つのチップに収めたLEDです。

流せる電流も3倍で20mA×3個=60mA(240mW)までです。効率もかなりいいです。

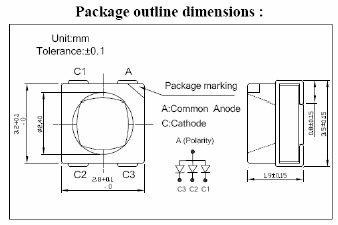

回路はアノード側(+)が共通でカソード側(−)が3つに分かれています。3個並列使用で60mA駆動できます。

LED 調光 DC-DC 点滅

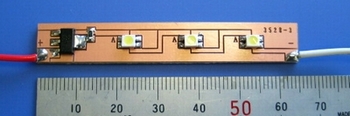

下の写真は3端子レギュレータと抵抗で60mA定電流回路にし3個直列点灯している様子です。
LED3個だけのの消費電力は約0.6Wになります。結構明るいです。

基板の放熱は適当なところに両面テープで貼り付けて使用すれば問題ありません。基板は少し暖かくなる程度です。
入力電圧は推奨DC12.5〜16Vまでです。ICの入力電圧は30Vぐらいまで可能ですがICの放熱の関係で難しいです。 どうしても使用したい場合は入力前に抵抗を入れてください。
(24V入力の場合:150Ω/1Wを入力に入れるかLEDを6個直列にする。)

LED 調光 DC-DC 点滅
LED 調光 DC-DC 点滅

こちらで販売しています。 AQ-TL3528WC-3
