LED点灯実験


今日のメニュー: NS6W183×12白LED(CB-12183アルミ基板)を点灯してみる。

これは日亜化学のNS6W183を1つのアルミ基板上に12個実装した製品です。最大で約30Wです。

700mA流した時の全光束は約2400ルーメンに達します。200Wの電球に相当する明るさです。

↓【テスト仕様】
@NS6W183×12白LED(Aタイプ)
AAQPD-700×2個
Bヒートシンク21F154-L50W
CACアダプター24V1.9A

ヒートシンク21F154-L50Wは(2.2℃/W)ですので700mA駆動では発熱が激しく放熱が不十分です。
このヒートシンクの場合、350〜550mA駆動がいいかと思います。
700mA駆動する場合は(1.6℃/W)以下の大型のヒートシンクをお勧めします。

LED LEDドライバ LED電源 DC-DCコンバータ 昇圧コンバータ

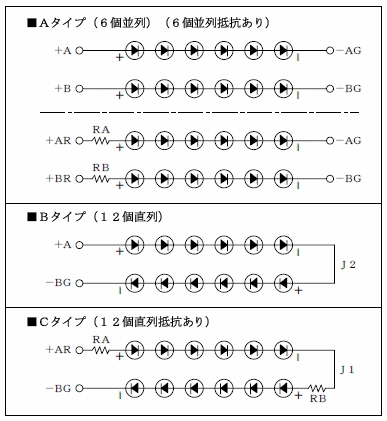

↓回路の種類はA、B、Cと3タイプあります。ご注文時に選択できます。
今回の点灯試験ではAタイプの回路でAQPD-700を2個使用しています。
この場合は抵抗は不要なので6個直列だけの回路を使用しています。配線用PADの位置で決まります。

1000mAや1400mAの定電流ユニット1個を使用する場合はAタイプの抵抗入りの並列回路を使用してください。
DC45V以上の350〜700mAの定電流電源などがあれば直列仕様(B、Cタイプ)をご使用ください。

LED LEDドライバ LED電源 DC-DCコンバータ 昇圧コンバータ



2011-02-10

*
