LED点灯実験


今日のメニュー: 2WのRIGEL3連基板を点灯してみる。

日亜化学のRIGEL(NCSW136)を3連銅基板に実装して点灯試験してみます。
小型化ができて600ルーメン(200ルーメン×3)という明るさが得られます。

この銅基板はPADと銅板とは絶縁タイプになっています。
回路構成は3個の独立した形でLED実装が可能です。
写真はジャンパーチップ(0Ω)で3個直列接続にしています。

LED LEDドライバ LED電源 DC-DCコンバータ 昇圧コンバータ

NCSW136TE×3銅基板付(6W)・・・・600ルーメン/550mA、10.5V/550mA(MAX650mA)

【用意した部品】
@ACアダプター・・・・12V1A
A定電流ユニット・・・AQPD-500
Bヒートシンク・・・・・・17F50-L50B+固まるシリコーン

LED LEDドライバ LED電源 DC-DCコンバータ 昇圧コンバータ LED LEDドライバ LED電源 DC-DCコンバータ 昇圧コンバータ

※実測では3連のVf=9.8V/550mAでした。

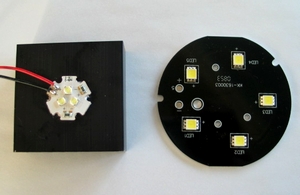

下の写真はφ64mmの大き目のアルミ基板に0.5Wの白色LED(AQPL-5050WD)を5個直列接続したものです。
この基板は基板メーカーの在庫品ですので限定販売となります。

LED LEDドライバ LED電源 DC-DCコンバータ 昇圧コンバータ LED LEDドライバ LED電源 DC-DCコンバータ 昇圧コンバータ 大きさ

AQPL-5050WD×5連基板付き(2.5W)・・・ 180ルーメン/150mA、16.8V(実測値)/150mA
