LED点灯実験 |

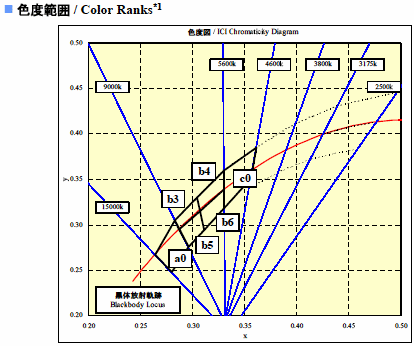

今日のメニュー: AQPD-500(500mA)を使用してシチズン5W、RIGEL2Wを点灯してみる。 500mA駆動のLEDが何種類か出てきたのでAQPD-500をラインナップしました。 これを使ってシチズンの5W(5000K)とRIGEL(b4)を点灯してみました。 シチズン-5000K・・・・408ルーメン/480mA(5W) NCSW136-b4・・・・・・200ルーメン/550mA(2W) LEDの発光色は赤色の再現が難しいとされていますので赤い紙を照らし撮影してみました。 室内照明用としては5000Kぐらいのものが多いようです。b4(6500Kぐらいだと思う)は赤色が少し黒ずんで見えます。 部屋で使用する場合は顔色も黒っぽくなるため5000K(白)や2900K(電球色)などの方が好まれるようです。 NS6W083BTもC1(5000K前後)のものを使用しています。 500mA流した時のLEDのVfの実測値はシチズン5W(約11.2V)RIGEL(約3.1〜3.2V)でした。 AQPD-500の必要な入力電圧はLEDのVfに+0.8V以上のDC電圧が必要です。(DC5〜30V) シチズン RIGEL 5000K b4 【色度座標a,b,c,とケルビンの関係参考図】 こちらで販売しています→ シチズンLED RIGEL AQPD-500 2008-12-09 |
* |
