◆ 超小型昇圧ユニット作成
【仕様】
●電源電圧：1.0V-10.0V
●出力電流：約20mA一定
●最高出力電圧：36V
●効　　率：最高80%、平均70%（電圧とLEDの数により変動）
●3.0V以上にて最高8個のLEDを20mA点灯可能（40mA、16個仕様も製作可能）
●1.5Vにて4個のLED点灯可能
●ソケットの出っ張り側がプラス
●付属電線：赤、青　各20cm

(^o^)

エッチングした基盤と部品の一部 		(^o^)

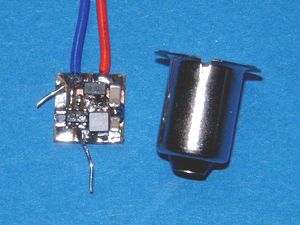

完成した基盤（8.5×8.5mm）とソケット
(^o^)

完成したソケット本体 		(^o^)

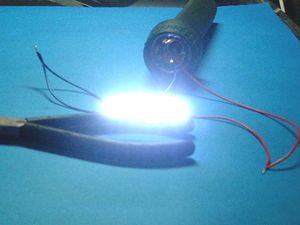

100円ショップで購入した懐中電灯（3V）でLEDを8個点灯
