◆ 命の玉(舞台演出小道具)! |

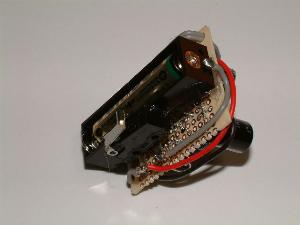

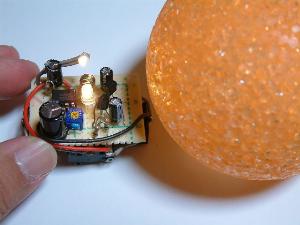

●まず点滅は「DK-013 6Vマルチバイブレーター回路」を応用し、LED1個を抵抗に変え、残り1個を人間の脈拍70位になるように抵抗とコンデンサーを入れ替えて作りました。 ●LEDの色は赤青緑などといろいろ試しましたが、最終的に白色LEDに決めました。 ●直径10cmほどの球体に納めるため、単3電池は使えず(大きさ的に)単4電池1個となったため、「DK-011 TL499A昇圧回路」を使用し1.5Vを6Vまで昇圧することにしました。 ●ベース明かりとして1.5V用のマグライト電球を点灯し、白色LEDの点滅を加えた強弱効果を狙いました。 今度、もし同じようなものを作るときはただの点滅でなくドクン!ドクン!という表現が出来ればと思います。 そのときは相談するかもしれませんがお願いします。本当に久しぶりに半田ごてを持ち面白かったです。 |

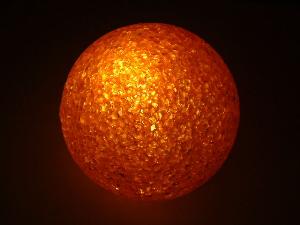

命の玉 |
|
