◆ LED+口金Ass'yサンプル

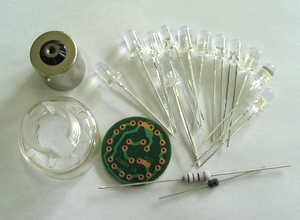

【用意した部品】
@BA15s
ACB-2312
BCH-1523
CAQ-L05015WC×12個
D1W51Ω
E1SR139


基板のパターンは変更前のものです。回路は同じです。

口金のGND側にコードを配線する。

ホルダーを口金に入れる。

極性を合わせてLEDを挿入しハンダ付けする。
(基板のパターンは変更前のものです。)

12個LEDを付けた様子。

基板の+に抵抗、−にダイオード(+)をハンダ付けする。
(抵抗は極性なし、ダイオード極性注意!)

リード線を短く切断しダイオード(-)にハンダ付けする。

抵抗のリード線を口金(+)に通しニッパで切断する。

ハンダをたっぷり盛る、後は接着で完成。

14.4Vの電源を接続し点灯する。
